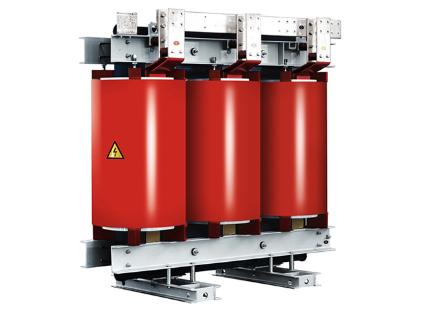

干式变压器的构造


干式变压器的构造
1.开启式:是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。
⒉封闭式:器身处在封闭的外壳内,与大气不直接接触(由于密封、散热条件差,主要用于矿用,属于防爆型)。
⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器。
特点结构编辑
温度控制系统
干式变压器的安全运行和它的使用寿命,很大程度上取决于变压器绕组绝缘的安全的可靠性。
冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。
结构类型编辑
构造性能
⑴固体绝缘包封绕组
⑵不包封绕组
绕组 两个绕组中,电压较高的是高压绕组,较低的是低压绕组
从高 低压绕组的相对位置看,高压可分为同心式 交迭式
同心式绕组简单,制造方便,均采用这种结构方式。
交迭式,主要用于特种变压器。
铁芯
采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。
绕组形式
⑴缠绕;
⑵环氧树脂加石英砂填充浇注;
⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);
⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)。
高压绕组
一般采用多层圆筒式或多层分段式结构。
结构特点编辑
1.安全,防火,无污染,可直接运行于负荷中心;
2.采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;
3.低损耗,低噪音,节能效果明显,免维护;
4.散热性能好,过负载能力强,强迫风冷时可提高容量运行;
5.防潮性能好,适应高湿度和其他恶劣环境中运行;
6.干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;
7.体积小,重量轻,占地空间少,安装费用低。
